CPC4 pro Mercedes-Benz: funkce, závady a chybové kódy

Řídicí jednotka CPC4 zajišťuje komunikaci mezi motorem, převodovkou a dalšími elektronickými systémy vozidla. Při závadě CPC4 se nemusí problém projevit jen jednou konkrétní chybou. Může se objevit několik různých hlášení, problémy se startováním, omezení výkonu nebo výpadky komunikace s dalšími jednotkami.

U CPC4 je důležitá správná diagnostika. Některé chybové kódy totiž nemusí znamenat závadu samotné jednotky. Příčinou může být také kabeláž, napájení nebo některý ze snímačů a ovládacích prvků.

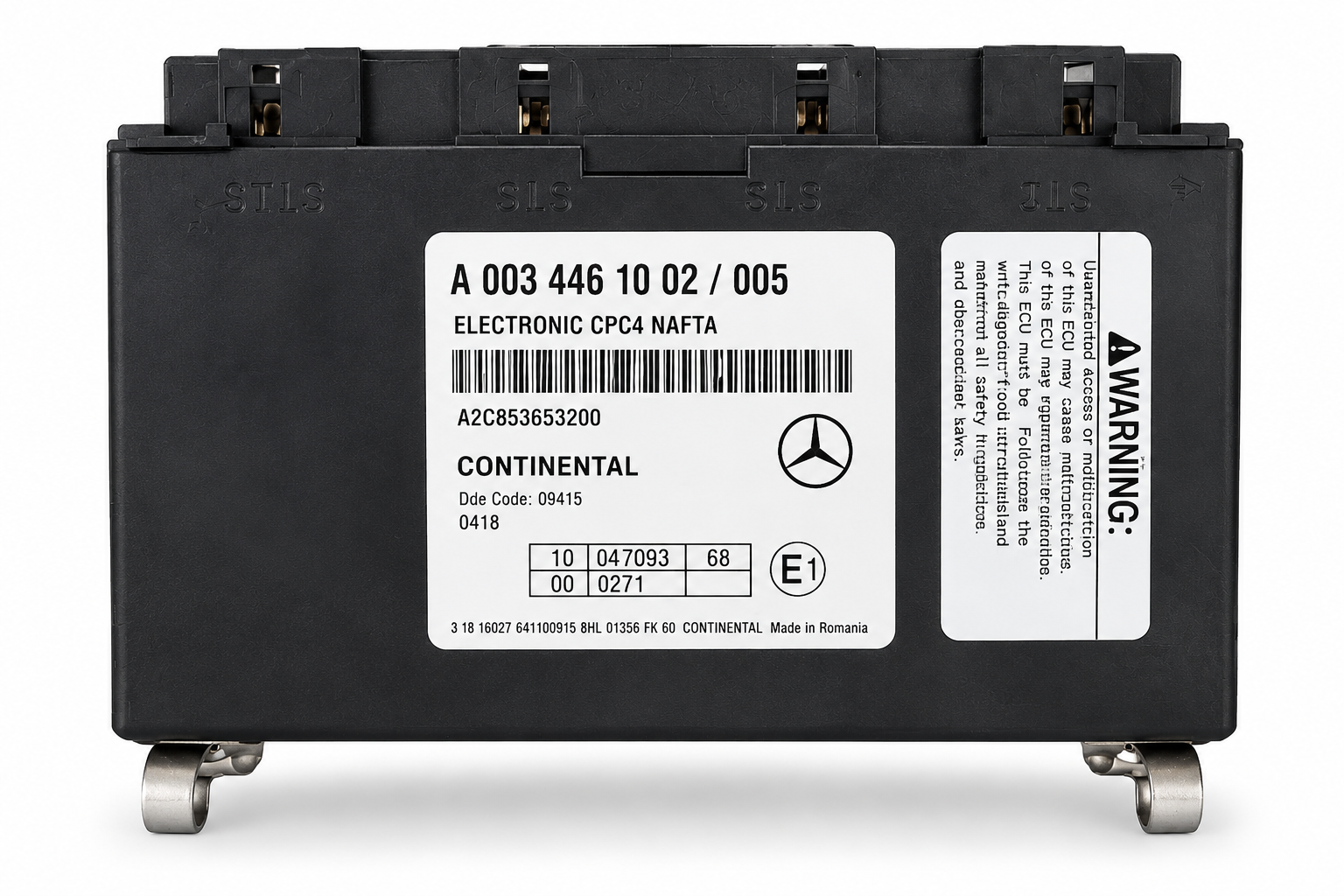

CPC4 je důležitá součást elektroniky Mercedes-Benz

CPC4 je zkratka pro Common Powertrain Controller 4. Jedná se o řídicí jednotku, která zpracovává informace a zajišťuje komunikaci mezi jednotlivými elektronickými systémy vozidla. Jednoduše řečeno, CPC4 funguje jako prostředník mezi motorem, převodovkou a další elektronikou. Komunikuje s dalšími řídicími jednotkami prostřednictvím datové sběrnice CAN a předává jim informace potřebné pro správné fungování vozidla.

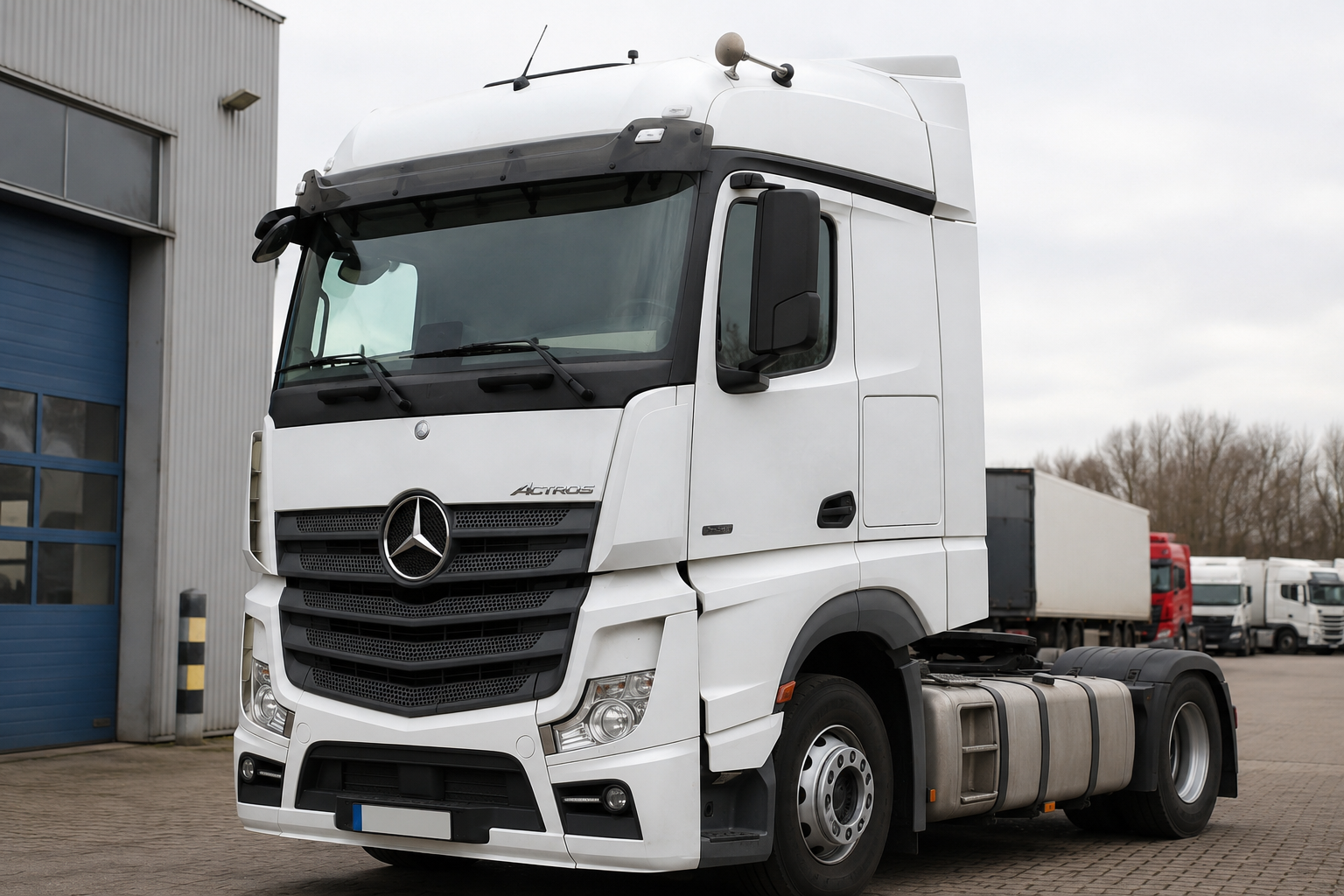

S jednotkami CPC4 se můžeme setkat například u nákladních Mercedes-Benz Actros, Arocs, Antos nebo dalších užitkových vozidel. Konkrétní použití se ale vždy odvíjí od modelu, roku výroby a konkrétní verze jednotky. Proto při opravě nebo výměně nestačí hledat pouze CPC4 Mercedes. Důležité je vždy ověřit přesné číslo řídicí jednotky.

Co CPC4 ve vozidle zajišťuje?

CPC4 má na starosti komunikaci a zpracování celé řady informací. Podle konkrétní aplikace spolupracuje například s:

řídicí jednotkou motoru,
řídicí jednotkou převodovky,
plynovým pedálem,
tempomatem,
brzdovým systémem,
dalšími elektronickými systémy vozidla.

Důležitou roli hraje také komunikace přes CAN-Bus. Pokud CPC4 přestane správně komunikovat, mohou se proto současně objevit chyby v několika dalších systémech. Právě proto může být závada CPC4 na první pohled trochu matoucí. Diagnostika může hlásit několik problémů najednou, přestože jejich společnou příčinou může být jedna řídicí jednotka nebo problém v její komunikaci.

Konstrukce CPC4 a proč může časem selhat

CPC4 je elektronická jednotka, která musí v nákladním vozidle zvládat poměrně náročné podmínky. Elektronika je vystavena vibracím, změnám teplot, vlhkosti i dlouhodobému provoznímu zatížení. Uvnitř jednotky se nachází elektronické obvody zajišťující zpracování signálů, komunikaci s dalšími systémy a napájení jednotlivých částí.

Postupem času proto může dojít například k poškození elektronických součástek nebo ke vzniku problémů, které se nejprve projevují pouze občas. Jednotka může například chvíli fungovat bez problémů a následně komunikaci ztratit.

Jak se projevuje závada CPC4?

Vadná CPC4 nemusí mít vždy stejný projev. Záleží na konkrétní závadě i na tom, se kterou částí systému má jednotka problém.

Mezi možné projevy patří:

problémy se startováním,
omezení výkonu motoru,
přechod do nouzového režimu,
problémy s reakcí na plynový pedál,
výpadky komunikace s dalšími řídicími jednotkami,
rozsvícení kontrolek,
několik chybových hlášení současně,
přerušované závady,
úplný výpadek komunikace s CPC4.

Nejčastější chybové kódy CPC4

Při diagnostice CPC4 se můžete setkat s různými chybovými kódy. Jejich význam je důležitý pro určení příčiny problému, zároveň ale neplatí, že každý kód automaticky znamená vadnou řídicí jednotku.

Mezi kódy, které mohou souviset s CPC4 a obvodem vzdáleného plynového pedálu, patří například:

B70D03: napájení vzdáleného plynového pedálu, zkrat na napětí baterie
B70D04: napájení vzdáleného plynového pedálu, zkrat na kostru
3F0A08: Senzor pedálu akcelerátoru - přerušený okruh
5B0008: Senzor pedálu akcelerátoru - přerušený okruh chybí signál
CE0303: signál vzdáleného plynového pedálu, zkrat na napětí baterie
CE0304: signál vzdáleného plynového pedálu, zkrat na kostru
61020C: Vnitřní chyba jednotky
A8000E: V diagnostice chybí popis chyby

B70D03 - zkrat na napětí baterie

Kód B70D03 upozorňuje na problém s napájením vzdáleného plynového pedálu a zkrat na napětí baterie. Příčina nemusí být přímo v CPC4. Zkontrolovat je potřeba především kabeláž, konektory a samotný elektrický obvod.

B70D04 - zkrat na kostru

B70D04 označuje problém s napájením vzdáleného plynového pedálu, konkrétně zkrat na kostru. I v tomto případě může být příčina v kabeláži nebo konektoru, nikoliv přímo v řídicí jednotce.

CE0303 - zkrat signálu na napětí baterie

Kód CE0303 souvisí se signálem vzdáleného plynového pedálu. Označuje zkrat signálu na napětí baterie. Při diagnostice je proto vhodné prověřit vedení signálu a příslušné konektory.

CE0304 - zkrat signálu na kostru

CE0304 upozorňuje na zkrat signálu vzdáleného plynového pedálu na kostru. Stejně jako u předchozích kódů je potřeba nejprve prověřit kabeláž, konektory a samotný plynový pedál.

3F0A08 - chybějící signál 2 plynového pedálu

Kód 3F0A08 upozorňuje na problém se signálem druhého kanálu dvoukanálového plynového pedálu. CPC4 tento signál nevyhodnotí jako správný, může chybět nebo být trvale v příliš vysoké či nízké úrovni. Příčinou může být problém s kabeláží mezi plynovým pedálem a CPC4, špatný kontakt v konektoru nebo závada samotného pedálu. Pokud jsou tyto části v pořádku, je potřeba prověřit také příslušný vstup a elektroniku CPC4.

5B0008 - chybějící signál 1 plynového pedálu

Kód 5B0008 označuje problém se signálem prvního kanálu dvoukanálového plynového pedálu. Řídicí jednotka CPC4 signál nevyhodnotí správně nebo jej vůbec nezaznamená. Stejně jako u kódu 3F0A08 je vhodné nejprve zkontrolovat kabeláž, konektory a samotný plynový pedál. Pokud je elektrický obvod v pořádku a chyba přetrvává, může být problém přímo ve vstupu nebo elektronice CPC4.

Důležité: Ani jeden z těchto kódů sám o sobě nepotvrzuje závadu CPC4. Správná diagnostika musí vyloučit problém v kabeláži, konektorech nebo samotném plynovém pedálu.

Co dělat, když diagnostika ukáže chybu CPC4?

Chybový kód je důležitá informace, ale sám o sobě ještě nemusí říkat, že je potřeba řídicí jednotku vyměnit.

Před opravou nebo výměnou CPC4 je vhodné zkontrolovat:

napájení jednotky,
kabeláž a konektory,
komunikaci přes CAN-Bus,
další řídicí jednotky ve vozidle,
konkrétní chybové kódy,
přesné označení CPC4.

Například při výskytu kódů B70D03, B70D04, CE0303 nebo CE0304 nebo 3F0A08 či 5B0008 má smysl nejprve prověřit elektrické vedení a samotný plynový pedál. Teprve pokud se potvrdí problém uvnitř řídicí jednotky, přichází na řadu její oprava nebo výměna.

Oprava nebo výměna CPC4?

Pokud se potvrdí závada samotné jednotky, není vždy nutné kupovat novou CPC4. Oprava původní jednotky může být vhodným řešením v případě elektronické závady. Výhodou je zachování původní jednotky vozidla a odpadá hledání náhrady se stejným hardwarem.

U některých případů může být naopak vhodnější výměna. Vždy záleží na konkrétní závadě, typu jednotky a aplikaci vozidla. Proto je při poptávce opravy dobré dodat nejen popis problému, ale také číslo jednotky a chybové kódy z diagnostiky.

CPC4 Continental pro Mercedes-Benz

ECUservis opravujeme několik variant řídicích jednotek CPC4 Continental pro Mercedes-Benz:

Další varianty CPC4 se mohou lišit podle konkrétního modelu vozidla, hardwaru a softwaru. Proto doporučujeme vždy porovnat číslo jednotky přímo se štítkem na vašem vozidle.

Máte problém s CPC4?

Závada na CPC4 se může projevit problémy se startováním, omezením výkonu, nesprávnou reakcí na plynový pedál nebo výpadky komunikace s dalšími řídicími jednotkami. Chybové kódy B70D03, B70D04, CE0303 nebo CE0304 přitom nemusí znamenat závadu samotné CPC4. Nejprve je potřeba prověřit kabeláž, konektory a příslušný elektrický obvod. Pokud se potvrdí závada přímo v řídicí jednotce, není nutné ji automaticky měnit za novou.

Máte vadnou CPC4? Pošlete nám ji na opravu. V ECUservis jednotku nejprve otestujeme, určíme příčinu závady a následně provedeme potřebnou opravu. Po opravě jednotku znovu otestujeme, aby byla připravena k dalšímu použití.
