Nejčastější poruchy řídící jednotky motoru Scania OPC5

Řídící jednotka Scania OPC5 (Onboard Processing Controller 5) je klíčovým prvkem moderních nákladních vozidel značky Scania. Je navržena tak, aby zajišťovala optimální výkon, bezpečnost a efektivitu provozu vozidla. V článku se podíváme na základní funkce této jednotky motoru, její výhody, možné poruchy, jejich projevy i na to, jak poruchám řídící jednotky předcházet.

Řídící jednotka OPC5 se nachází zejména v nejnovějších generacích vozidel Scania řad R a S. Tyto modely využívají pokročilé technologie pro zvýšení efektivity a bezpečnosti, kde právě OPC5 hraje důležitou roli. Tato jednotka podporuje integraci s telematickými systémy Scania, což umožňuje vzdálenou diagnostiku a monitorování vozidla v reálném čase.

Funkce řídící jednotky motoru Scania OPC5

Řídící jednotka motoru Scania OPC5 slouží jako centrální mozek, který koordinuje a řídí různé subsystémy vozidla. Mezi hlavní funkce jednotky patří optimalizace motoru, řízení převodovky, zajištění komunikace mezi jednotlivými elektronickými systémy vozidla a monitorování výkonu a bezpečnosti.

Klíčové funkce:

• Optimalizace výkonu motoru: Řídící jednotka monitoruje a reguluje činnost motoru, aby zajistila maximální účinnost a minimální emise.
• Řízení převodovky: OPC5 zajišťuje hladké a efektivní řazení převodových stupňů, což přispívá k plynulé jízdě a úspoře paliva.
• Komunikace mezi systémy: Řídící jednotka OPC5 funguje jako rozhraní mezi různými systémy vozidla, což umožňuje koordinaci všech funkcí.
• Diagnostika a monitoring: Jednotka motoru neustále monitoruje stav vozidla a identifikuje případné problémy.



Výhody řídící jednotky motoru OPC5

• Vysoká účinnost: Optimalizace výkonu motoru a spotřeby paliva.
• Zvýšená bezpečnost: Pokročilé bezpečnostní funkce a neustálá diagnostika.
• Spolehlivost: Robustní konstrukce a kvalitní komponenty zajišťují dlouhou životnost.
• Kompatibilita: Snadná integrace s ostatními systémy vozidla.

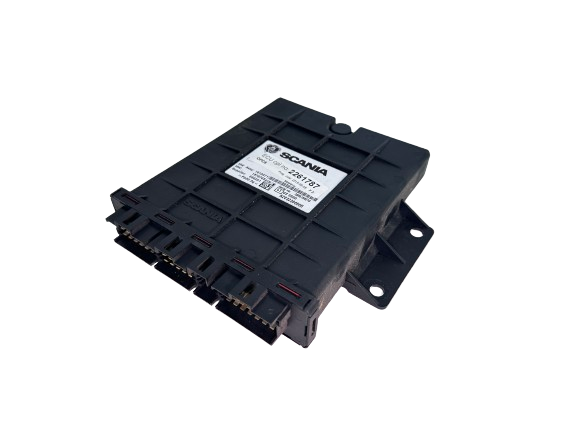

Složení řídící jednotky Scania OPC5

Mezi součásti řídící jednotky motoru OPC5 patří:

• Procesorová jednotka: Srdcem OPC5 je výkonný procesor, který provádí všechny výpočty a zpracovává data z různých senzorů.
• Paměťové moduly: Jednotka obsahuje jak operační paměť pro dočasné zpracování dat, tak trvalou paměť, kde jsou uloženy konfigurační údaje a diagnostické kódy.
• Komunikační rozhraní: Tato část jednotky zajišťuje propojení s ostatními řídícími systémy vozidla prostřednictvím sběrnice CAN (Controller Area Network).
• Vstupní a výstupní porty: Jednotka je vybavena množstvím portů pro připojení senzorů a akčních členů, které jí umožňují monitorovat a ovládat různé části vozidla.

Běžné poruchy řídící jednotky motoru OPC5

I přes vysokou spolehlivost se mohou u jednotky OPC5 vyskytnout určité poruchy. Některé z nejčastějších problémů zahrnují:

• Porucha komunikace (chybový kód 1434): Tato chyba indikuje problémy s připojením k jiným systémům vozidla. Může být způsobena špatným spojením na sběrnici CAN nebo závadou v jednom z připojených zařízení.
• Problém s pamětí (chybový kód 3252): Chyby spojené s pamětí mohou ovlivnit schopnost jednotky správně zpracovávat data. To může vést k nesprávným rozhodnutím při řízení vozidla.
• Selhání procesoru (chybový kód 5121): Tato chyba naznačuje problém s hlavním procesorem jednotky, což může vést k celkovému selhání řídící jednotky.
• Napájecí problémy: Výkyvy v napájení mohou způsobit nestabilitu nebo úplné selhání jednotky.

Nejčastější chybové kódy

• GMS17061 - (0x000042A5) voltage between ground and electrical circuit too low
• GMS17060 - (0x000042A4) too high voltage between ground and electrical circuit
• GMS13001/13001 - snímač otáček pro výstupní hřídel - napětí mezi uzemněním a obvodem je příliš nízké
• GMS5020 - vnitřní závada v řídící jednotce
• GMS5010/RET5010 - řídící jednotka
• 5010 - řídící jednotka
• 5000 - řídící jednotka
• 5020 - vnitřní chyba
• GMS14112 - Snimač polohy pro delici prevod
• 565 - řídící jednotka převodovky
• 567 - řídící jednotka retardéru

Jak poruchy popisují naši zákazníci:

• Diagnostika vypsala závadu převodovky. Přev. se zasekávala mezi spodní a horní řadou.
• Svítí porucha převodovky, stále cvaká řadicí cívka (elektromagnet) bočního posuvu.
• Na palubovke sa rozsvieti chybové hlásenie "nefunkčná prevodovka" Keď je chyba aktívna, vozidlo nepreradí rýchlostné stupne, niekedy ani sa nedá naštartovať.
• Prevodovka se zasekuje medzi stupnami ,alebo zaradim spatečku tá pípa, ale vozidlo se nepohybuje.
• Keď je chyba aktívna, nedá sa auto naštartovať.

Řešení a prevence poruch řídící jednotky OPC5

Když se objeví porucha OPC5, klíčovým krokem je diagnostika pomocí speciálního diagnostického nástroje, který dokáže číst a interpretovat chybové kódy. Následně se provádí kontrola a oprava příslušných komponent:

• Oprava komunikace: Kontrola a oprava spojení na sběrnici CAN, případně výměna poškozených kabelů nebo konektorů.
• Řešení problémů s pamětí: Může zahrnovat resetování řídící jednotky nebo, v případě trvalého poškození paměti, výměnu celé jednotky. Tyto závady umíme opravovat.
• Oprava nebo výměna procesoru: V případě selhání procesoru výrobce radí vyměnit celou řídící jednotku. My i tyto závady umíme řešit!

Potenciální poruchy řídící jednotky můžete včas odhalit pravidelnými kontrolami a diagnostikou. Software udržujte v aktuálním stavu, předejdete tím některým chybám způsobeným nekompatibilitou či zastaralým firmwarem.

Nákladní vozidla Scania, ve kterých se řídící jednotka OPC5 nachází:

• P,G,R,T - series Truck [01/2003 - 06/2012]
• L,P,G,R,S - series Truck [08/2016 - ...]
• 3 - series Bus [01/1988 - 12/1997]
• 4 - series Valník [05/1995 - 04/2008]
• OMNICITY Bus [07/2008 - ...]

Řídící jednotky motoru Scania OPC5 jsou klíčovým prvkem moderních nákladních vozidel, zajišťujícím jejich efektivní a bezpečný provoz. Správná údržba a péče o tyto jednotky může výrazně prodloužit jejich životnost a zajistit optimální výkon vozidla. V případě poruch je důležité vyhledat kvalifikovanou pomoc a provést potřebné opravy, aby bylo zajištěno správné fungování všech systémů vozidla.
