Nejčastější závady jednotek ACM2.1: příčiny, projevy a chybové kódy

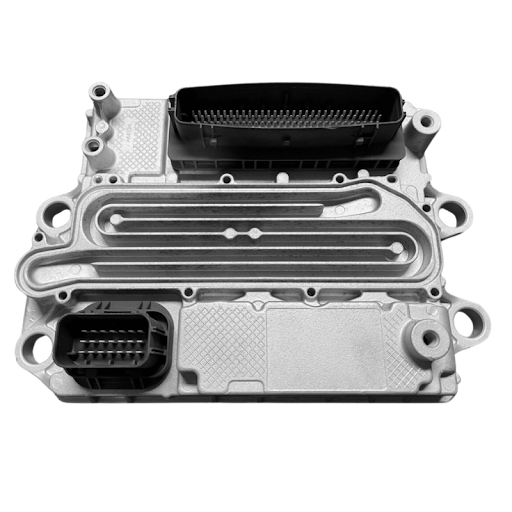

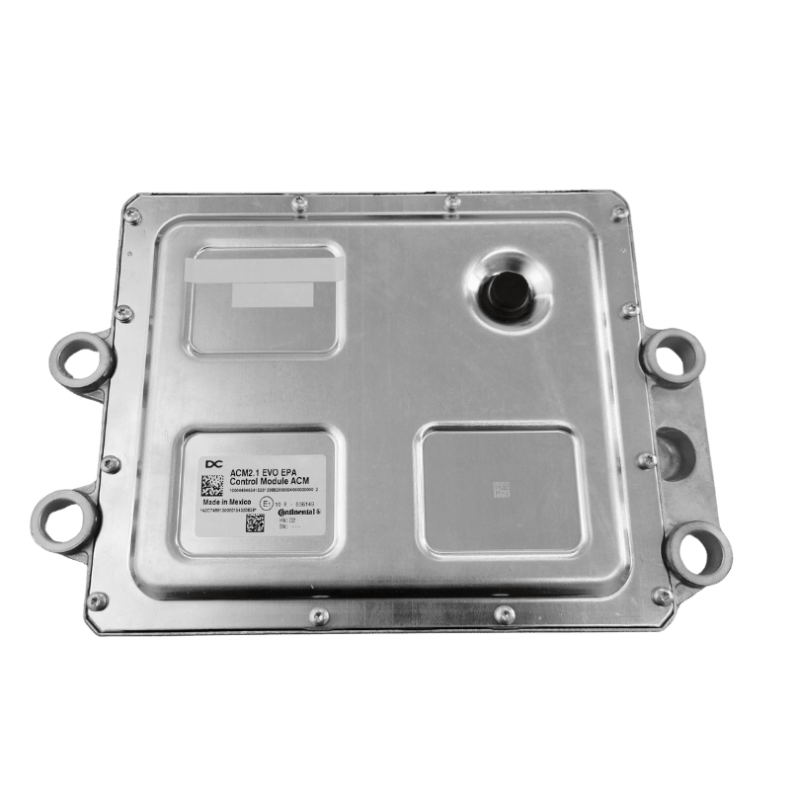

Řídící jednotky ACM2.1 (Aftertreatment Control Module) hrají klíčovou roli v systému dodatečné úpravy výfukových plynů u moderních dieselových vozidel, zejména u nákladních vozů značky Mercedes-Benz. Do výbavy byly zavedeny v souvislosti s emisní normou EURO 6, která výrazně zpřísnila limity na emise oxidů dusíku (NOx) a pevných částic.
ACM 2.1 je pomocná řídicí jednotka, která úzce spolupracuje s hlavní jednotkou motoru MCM (Motor Control Module), například verzemi MCM2 a MCM2.1, používanými ve vozech Mercedes-Benz Trucks a Freightliner.
Funkce jednotky ACM2.1
ACM 2.1 řídí a optimalizuje 2 základní systémy snižování emisí:
- SCR (Selective Catalytic Reduction)
- DPF (Diesel Particulate Filter)
Řízení systému SCR
Jednotka ACM2.1 dohlíží na přesné dávkování AdBlue (močoviny) do výfukového systému. V katalyzátoru pak dochází k chemické reakci, při které jsou škodlivé oxidy dusíku (NOx) přeměněny na neškodný dusík a vodní páru. ACM 2.1 zároveň vyhodnocuje účinnost redukce NOx a v reálném čase upravuje dávkování AdBlue podle aktuální potřeby.
Řízení systému DPF
Modul sleduje zanesení filtru pevných částic (DPF) a v případě potřeby spouští jeho regeneraci, buď automaticky při delší jízdě, nebo na místě, případně vynuceně pomocí diagnostiky. Regenerace probíhá vstřikováním nafty do DPF filtru přes samostatný vstřikovač, čímž dochází k vypálení usazených částic.
Nejčastější chybové kódy a jejich význam
Níže uvádíme výběr chybových hlášení, se kterými se nejčastěji setkáváme při poruše jednotky ACM2.1 nebo přidružených komponent:
- 0C1101 – Nadměrná koncentrace NOx za SCR katalyzátorem
- 900C03 / 981304 / 6BF0E9 – Chyba snímače NOx (vnitřní závada nebo komunikace)
- B60D04 / 61104 / 0D0E04 – Zkrat nebo přerušení napájení komponent AdBlue systému
- 1A0E0A – Nevěrohodná hodnota snímače tlaku za DPF
- 770E1F / B30C1F / B30C15 – Problémy s regenerací filtru DPF nebo nadměrné zanesení
- BD0D11 / BD0D0E – Nízká hladina AdBlue
- P0120 – Výstraha systému vstřikování, ztráta výkonu
- 900C0D / 9A0C0D / 6AF0E9 – Chyba v komunikaci mezi CAN jednotkami
- 0B1103 – Vysoké signální napětí ze snímače teploty za SCR
- 760202 – Přerušení napájení řídicí jednotky ACM během provozu
- FE0F1F – Nedostatečná kvalita AdBlue
- 171104 - zkrat modulu čerpadla AdBlue
- 970C07 – Podmínky provozní pohotovosti součásti A70 b1 nebyly zajištěny včas.
Jak závady popisují naši zákazníci?
Zpětná vazba z praxe často pomáhá rychleji identifikovat problém. Mezi nejčastější symptomy patří:
- Nekomunikující jednotka – nelze navázat spojení s diagnostikou.
- Poruchy komunikace mezi ACM a CPC.
- Varování o poruše systému následné úpravy výfukových plynů. Diagnostika vyhodnotila nízké napětí řídící jednotky. Vozidlo odpočítává ujeté km a následně omezí výkon a rychlost na 20 km/h.
- Odpočítávání kilometrů a přechod do nouzového režimu s omezením rychlosti.
- Kolísání otáček, ztráta výkonu, deaktivace plynového pedálu.
- Nefunkční regenerace DPF, nesprávné napětí (např. 22V místo 28V, kolísající mezi 20 a 24V).
- Chybná detekce hladiny nebo tlaku AdBlue.
- Auto padá do nouzového stavu.
- Aktivace výstražných kontrolek:
- Porucha motoru
- Systém výfuku / filtru pevných částic (DPF)
- Regenerace, AdBlue, motorová brzda
- „LIM“, „ACM“, „Řízení motoru“
Nejčastější příčiny poškození jednotky ACM2.1
Řídící jednotka ACM 2.1 je robustní, ale jako každé elektronické zařízení je citlivá na určité typy zatížení a okolní vlivy. Na základě naší praxe se nejčastěji setkáváme s těmito příčinami závad.
1. Kolísání nebo přepětí v palubní síti
Nákladní vozy jsou často vystaveny špičkám v elektrickém napětí, ať už kvůli vadnému alternátoru, startování pomocí boosteru nebo poruchám v elektroinstalaci. Pokud napětí výrazně překročí standardních 24 V (např. krátkodobě přes 30 V), může dojít k poškození výstupních obvodů nebo interního napájecího zdroje řídicí jednotky.
2. Zatékání a koroze konektorů
Řídicí jednotka bývá umístěna v motorovém prostoru nebo v blízkosti podvozku, kde je vystavena vlhkosti, solím a vibracím. Pokud dojde k zatékání nebo ztrátě těsnosti konektorů, může vzniknout oxidace kontaktů, což způsobí poruchy komunikace nebo nesprávné napájení snímačů.
3. Poruchy komponent systému AdBlue
Vadné čerpadlo, ucpaný filtr AdBlue nebo závada v ohřevu nádrže mohou vést ke zpětnému zatížení řídící jednotky, která se snaží systém opakovaně spustit. Dlouhodobé přetěžování obvodů pak může způsobit jejich selhání.
4. Nevhodné zásahy při servisu
Například při výměně baterií, čištění konektorů pod napětím nebo neodborných pokusech o regeneraci DPF přes diagnostiku může dojít k přepětí nebo přerušení napájení, což má za následek poškození pamětí, výstupních obvodů nebo samotného mikroprocesoru jednotky.
5. Vibrace a mechanické poškození
Uvolněné uchycení řídicí jednotky nebo její montáž bez dostatečného tlumení vibrací může vést k mikrotrhlinám ve spojích nebo v deskách plošných spojů. Dlouhodobé vibrace způsobují mechanické namáhání komponent, které se může projevit až po čase jako náhodné výpadky nebo selhání.
Typická vozidla s jednotkou ACM2.1
- MERCEDES
- ZETOR
Řídící jednotka ACM2.1 je nedílnou součástí moderních emisních systémů. Její správná funkce má přímý vliv na výkon motoru, dodržení emisních limitů i bezpečný provoz vozidla. Pokud se objeví některý z výše uvedených problémů, nečekejte na úplné selhání systému. Kontaktujte nás na telefonu +420 731 447 501 nebo e-mailem na info@ecuservis.eu.
Provedeme důkladnou diagnostiku vaší jednotky, identifikujeme příčinu závady a nabídneme řešení v podobě opravy nebo kompletní výměny jednotky.
